Mitsubishi Electric PUHZ-HRP, PUHZ-RP - тепловые насосы "воздух-вода" с внешним теплообменником

Тепловые насосы «воздух-вода» Mitsubishi Electric PUHZ-HRP, PUHZ-RP

с внешним теплообменником

нагрев (охлаждение): 7,0-27,0 кВт

Описание

Наружные блоки серий ZUBADAN Inverter и POWER Inverter могут быть подключены к внешнему теплообменнику «фреон-вода». Такая компоновка системы нагрева воды предпочтительна для регионов с низкой температурой наружного воздуха.
Обязательным компонентом системы является контроллер PAC-IF031B-E.
Тепловые насосы PUHZ-HRP, PUHZ-RP характеризуются высокой энергоэффективностью, так как нет необходимости использовать антифриз, а также промежуточные теплообменники «гликоль-вода».
Компоненты гидравлического контура теплоносителя приобретаются у других производителей.

Модели, допускающие подключение внешнего теплообменника

Производительность, кВт	Номинальный расход воды (нагрев), л/мин	Серия ZUBADAN Inverter		Серия POWER Inverter
Производительность, кВт	Номинальный расход воды (нагрев), л/мин	1 фаза, 220 В	3 фазы, 380 В	1 фаза, 220 В	3 фазы, 380 В
7,0	20,1	-	-	PUHZ-RP60VHA4	-
8.0	22,9	PUHZ-HRP71VHA	-	PUHZ-RP71VHA4	-
11,2	32,1	PUHZ-HRP100VHA	PUHZ-HRP100YHA	PUHZ-RP100VKA	PUHZ-RP100YKA
14,0	40,1	-	PUHZ-HRP125YHA	PUHZ-RP125VKA	PUHZ-RP125YKA
16,0	45,9	-	-	PUHZ-RP140VKA	PUHZ-RP140YKA
23,0	65,9	-	PUHZ-HRP200YKA	-	PUHZ-RP200YKA
27,0		-	-	-	PUHZ-RP250YKA

Теплообменник

1) Расчетное рабочее давление в системе 4,15 МПа. Давление разрыва теплообменника должно в 3 раза превышать рабочее давление 12,45 МПа.

2) Выбор теплообменника проводите, исходя из следующих данных:

а) температура испарения более 4°С при максимальной частоте вращения компрессора (температура снаружи 35°С по сухому термометру / 24°С по мокрому термометру);

б) при использовании системы для нагрева воды температура конденсации менее 58°С при максимальной частоте вращения компрессора (температура снаружи 7°С по сухому термометру / 6°С по мокрому термометру).

Сторона хладагента	марка хладагента	R410A
	рабочее давление	4,15 МПа
	рабочая температура	-20~100°С
Сторона воды	тип теплоносителя	чистая вода, гликоль
	рабочее давление	1,5 МПа
	рабочая температура	-20~90°С (без замерзания)
Давление разрыва	12,45 МПа (4,15 МПа х 3) или более
Испытательное давление	5,2 МПа (4,15 МПа х 1,25) или более
Количество циклов нагрева	70 000 циклов и более (разность температур около 50°С)
Механическая прочность	72 000 циклов изменения давления от 0 до 3,3 МПа

Примечания:

1. Следует установить фильтр в водяном контуре на входе теплообменника.
2. Температура воды на входе теплообменника должна лежать в диапазоне от 5°С до 55°С.
3. Вода должна быть чистой, а водородный показатель pH должен иметь значение в диапазоне 6,5~8,0.
4. Допускаются следующие максимальные концентрации веществ: кальций - 100 мг/л, хлор - 100 мг/л, железо/марганец - 0,5 мг/л.
5. Трубопроводы хладагента от наружного блока до пластинчатого теплообменника должны соответствовать диаметру штуцеров наружного блока.
6. Предпримите необходимые меры для защиты теплоносителя от замерзания: теплоизоляция трубопроводов, обеспечение бесперебойной работы циркуляционного насоса, использование раствора этиленгликоля соответствующей концентрации вместо чистой воды.
7. Вода, прошедшая теплообменник, не может быть использована для питья. Следует использовать дополнительный промежуточный теплообменник.

Модели RP60, RP71

Требуемая производительность теплообменника		кВт	9,0	9,0
Сторона хладагента R410A (штуцеры: жидкость — 9,52; газ — 12,7)	температура на входе	°С	75	100
	температура конденсации	°С	39,5	63,5
	переохлаждение	°С	2	2
	максимальное падение давления	кПа	50	50
Сторона воды (штуцеры: вход/выход — 28,6 мм)	температура на входе	°С	30	55
	температура на выходе	°С	35	60
	расход воды	л/мин	25,8	25,8
	максимальное падение давления	кПа	50	50

Модели HRP100-125, RP100-140

Требуемая производительность теплообменника		кВт	14,0	14,0
Сторона хладагента R410A (штуцеры: жидкость — 9,52; газ — 15,88)	температура на входе	°С	75	100
	температура конденсации	°С	39,5	63,5
	переохлаждение	°С	2	2
	максимальное падение давления	кПа	50	50
Сторона воды (штуцеры: вход/выход — 28,6 мм)	температура на входе	°С	30	55
	температура на выходе	°С	35	60
	расход воды	л/мин	40,1	40,1
	максимальное падение давления	кПа	50	50

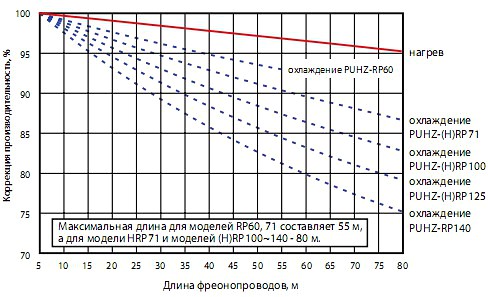

Производительность системы уменьшается с увеличением длины магистрали хладагента

К наружному блоку ZUBADAN PUHZ-HRP200YKA подключаются параллельно 2 пластинчатых теплообменника ACH70 (52 пластины).

Модели с внешним теплообменником: ZUBADAN Inverter

Модель наружного блока			PUHZ-HRP71 YHA	PUHZ-HRP100 V(Y)HA	PUHZ-HRP125 YHA	PUHZ-HRP200 YKA
Электропитание			1 фаза, 220 В, 50 Гц	1 ф, 220 В (3 ф, 380 В), 50 Гц	3 фазы, 380 В, 50 Гц
Автоматический выключатель		А	32	40 / 16	16	32
Номинальный расход воды		л/мин	22,9	32,1	40,1	65,9
Нагрев: воздух2/ вода35	производительность	кВт	8,00	11,20	14,00	23,00
	энергоэффективность (COP)		3,24	3,02	2,70	2,37
	потребляемая мощность	кВт	2,47	3,71	5,19	9,69
Нагрев: воздух7/ вода35	производительность	кВт	8,00	11,20	14,00	23,00
	энергоэффективность (COP)		4,40	4,26	4,22	3,65
	потребляемая мощность	кВт	1,82	2,63	3,32	6,31
Нагрев: воздух7/ вода45	производительность	кВт	8,00	11,20	14,00	23,00
	энергоэффективность (COP)		3,24	3,24	3,20	2,77
	потребляемая мощность	кВт	2,47	3,46	4,38	8,29
Нагрев: воздух7/ вода55	производительность	кВт	-	11,20	-	23,00
	энергоэффективность (COP)		-	2,40	-	2,27
	потребляемая мощность	кВт	-	4,57	-	10,15
Гарантированный диапазон наружных температур (отопление)			-25 ~ +35°C
Гарантированный диапазон наружных температур (охлаждение)			-5 ~ +46°C

Примечания:

1. Производительность системы зависит от длины фреонопроводов, а также от теплоизоляции трубопроводов и пластинчатого теплообменника.
2. Допускается использовать пластинчатые теплообменники других производителей. В этом случае марка и параметры теплообменника определяются самостоятельно.
3. К наружному блоку ZUBADAN PUHZ-HRP200YKA подключаются параллельно 2 пластинчатых теплообменника ACH70 (52 пластины).

Модели с внешним теплообменником: POWER Inverter

Модель наружного блока			PUHZ- RP60VHA4	PUHZ-RP71VHA4
Электропитание			1 фаза, 220 В, 50 Гц
Автоматический выключатель		А	25	25
Номинальный расход воды		л/мин	20,1	22,9
Нагрев: воздух2/вода35	производительность	кВт	6,90	7,50
	энергоэффективность (COP)		2,94	2,92
	потребляемая мощность	кВт	2,31	2,57
Нагрев: воздух7/вода35	производительность	кВт	7,00	8.00
	энергоэффективность (COP)		4,29	4,21
	потребляемая мощность	кВт	1,63	1,90
Нагрев: воздух7/вода45	производительность	кВт	7,00	8.00
	энергоэффективность (COP)		3,27	3,20
	потребляемая мощность	кВт	2,14	2,50
Гарантированный диапазон наружных температур (нагрев)			-11 ~ +35°C
Гарантированный диапазон наружных температур (охлаждение)			-5 ~ +46°C

Модели с внешним теплообменником: POWER Inverter

Модель наружного блока			PUHZ-RP100 V(Y)KA	PUHZ-RP125 V(Y)KA	PUHZ-RP140 V(Y)KA
Электропитание			1 фаза, 220 В, 50 Гц (3 фазы, 380 В, 50 Гц)
Автоматический выключатель		А	32 / 16	32 / 16	40 / 16
Номинальный расход воды		л/мин	32,1	40,1	45,9
Нагрев: воздух2/вода35	производительность	кВт	10,50	11,50	11,70
	энергоэффективность (COP)		2,90	2,70	2,69
	потребляемая мощность	кВт	3,62	4,26	4,35
Нагрев: воздух7/вода35	производительность	кВт	11,20	14,00	16,00
	энергоэффективность (COP)		4,21	4,15	3,90
	потребляемая мощность	кВт	2,66	3,37	4,10
Нагрев: воздух7/вода45	производительность	кВт	11,20	14,00	16,00
	энергоэффективность (COP)		3,20	3,10	3,00
	потребляемая мощность	кВт	3,50	4,51	5,34
Гарантированный диапазон наружных температур (нагрев)			-20 ~ +35°C
Гарантированный диапазон наружных температур (охлаждение)			-5 ~ +46°C

Примечания:

Номинальные условия (температура)

нагрев: воздух2/вода35		нагрев: воздух7/вода35	нагрев: воздух7/вода45
наружного воздуха (D.B. / W.B.)	+2°C / + 1°C	+7°C / +6°C	+7°C / +6°C
воды (вход/выход)	+30°C/+35°C	+30"C/+35"C	+40"C/+45"C
