Потолочные кондиционеры Mitsubishi Electric PCA-RP KAQ
охлаждение-нагрев: 5,0-14,0 кВт
 |
PAR-21MAA |
PAR-30MAA |
ИК-пульт PAR-SL97A-E |
Описание прибора
- Изящный и современный дизайн выполнен в стиле «new edge». Криволинейные поверхности корпуса пересекаются, образуя четкие грани.
- Пульт управления не входит в комплект внутренних блоков PCA-RP KAQ и заказывается отдельно. Предусмотрен выбор из 3 вариантов: стандартный проводной пульт управления PAR-21MAA, новый проводной пульт PAR-30MAA, а также комплект из беспроводного ИК-пульта и приемника ИК-сигналов PAR-SL94B-E.
- Новый проводной пульт управления PAR-30MAA оснащен большим жидкокристаллическим экраном с подсветкой. Интерфейс пользователя полностью русифицирован.
- Горизонтальное и вертикальное регулирование направления воздушного потока.
- Небольшой вес внутреннего блока и низкий уровень шума.
- Встроенная функция ротации и резервирования (кроме комбинаций с наружными блоками SUZ-KA).
- Вентилятор внутреннего блока имеет 4 фиксированные скорости, а также автоматический режим, в котором скорость автоматически уменьшается при достижении целевой температуры в помещении.
- Предусмотрены опциональные дренажные насосы, которые устанавливаются внутри корпуса прибора. Высота подъема воды до 600 мм относительно верхней поверхности блока.
- Предусмотрена подача свежего воздуха в корпус прибора.
Приток свежего воздуха  |
Дренажный насос (опция)  |
Автоматическая скорость вентилятора  |
Технические характеристики
| Параметр / модель |
PCA-RP50KAQ |
PCA-RP60KAQ |
PCA-RP71KAQ |
PCA-RP100KAQ |
PCA-RP125KAQ |
PCA-RP140KAQ |
Холодопроизводительность |
кВт |
5,0 |
6,0 |
7,0 |
10,0 |
12,5 |
14,0 |
Теплопроизводительность |
кВт |
5,5 |
7,0 |
8,0 |
11,2 |
14,0 |
16,0 |
Потребляемая мощность |
кВт |
0,05 |
0,06 |
0,06 |
0,09 |
0,11 |
0,14 |
Расход воздуха (низк-сред1-сред2-выс) |
м³/ч |
600-660- 780-900 |
900-960- 1020-1140 |
960-1020- 1080-1200 |
1320-1440- 1560-1680 |
1380-1500- 1620-1740 |
1440-1560- 1740-1920 |
Уровень шума (низк-сред1-сред2-выс) |
дБ(А) |
32-34-37-40 |
33-35-37-40 |
35-37-39-41 |
37-39-41-43 |
39-41-43-45 |
41-43-45-48 |
Вес |
кг |
25,0 |
32,0 |
32,0 |
36,0 |
38,0 |
39,0 |
Габариты (ШхДхВ) |
мм |
960х680х230 |
1280х680х230 |
1600х680х230 |
Рабочий ток |
А |
0,37 |
0,39 |
0,42 |
0,65 |
0,76 |
0,90 |
Диаметр труб: жидкость |
мм (дюйм) |
6,35 (1/4) |
9,52 (3/8) |
Диаметр труб: газ |
мм (дюйм) |
12,7 (1/2) |
15,88 (5/8) |
Диаметр дренажа |
мм (дюйм) |
внутренний диаметр 25,4 (1) |
Максимальная длина магистрали |
м |
указана в разделе наружных блоков |
Максимальный перепад высот |
м |
указан в разделе наружных блоков |
Гарантированный диапазон наружных температур (охлаждение) |
-15 ... +46°C — наружные блоки PUHZ-RP, PUHZ-P и PU(H)-P (при установленной панели защиты от ветра), -15 ... +43°C — наружные блоки SUZ-KA50-71VA |
Гарантированный диапазон наружных температур (нагрев) |
-11 ... +21°C — POWER Inverter,
-10 ... +24°C — STANDARD Inverter |
-20 ... +21°C — POWER Inverter,
-10 ... +21°C — STANDARD Inverter,
-11 ... +24°C — неинверторные наружные блоки |
-20 ... +21°C — POWER Inverter,
-15 ... +21°C — STANDARD Inverter,
-11 ... +24°C — неинверторные наружные блоки |
Завод (страна) |
MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Япония) |
| Применяется в комплекте с наружными блоками |
Серия |
Модель наружного блока |
POWER Inverter: |
PUHZ-RP50VHA |
PUHZ-RP60VHA |
PUHZ-RP71VHA |
PUHZ-RP100VKA/YKA |
PUHZ-RP125VKA/YKA |
PUHZ-RP140VKA/YKA |
STANDARD Inverter: |
SUZ-KA50VA2 |
SUZ- KA60VA2 |
SUZ-KA71VA2 |
PUHZ-P100VHA/YHA |
PUHZ-P125VHA/YHA |
PUHZ-P140VHA/YHA |
Неинверторные: |
- |
- |
PUH-P71VHA/YHA |
PUH-P100YHA/VHA |
PUH-P125YHA |
PUH-P140YHA |
PU-P71VHA/YHA |
PU-P100YHA/VHA |
PU-P125YHA |
PU-P140YHA |

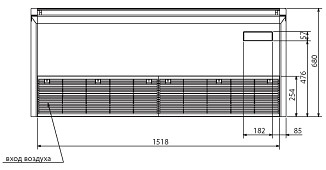

Размеры подпотолочного кондиционера Mitsubishi Electric PCA-RP KAQ
PCA-RP50KAQ

PCA-RP60KAQ PCA-RP71KAQ

| |
60 |
71 |
A |
179 |
180 |
B |
203 |
200 |
PCA-RP100KAQ PCA-RP125KAQ PCA-RP140KAQ

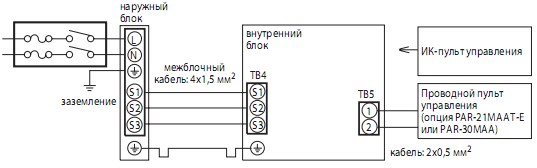

Схема соединений внутреннего и наружного блоков
Кабель электропитания наружного блока (автоматический выключатель)
Power Inverter: Standard Inverter: Неинверторные:
PUHZ-RP50VHA: 3x1,5 мм² (16 A), SUZ-KA50/60/71VA2: 3x2,5 мм² - длина менее 10 м, PU(H)-P71/100VHA: 3x4 мм² (32 A)
PUHZ-RP60/71VHA: 3x2,5 мм² (25 A), 3х4 мм² - менее 15м, 3х6 мм² - менее 25 м (20 A), PU(H)-P71/100YHA: 5x1,5 мм² (16 A)
PUHZ-RP100/125VKA: 3x4 мм² (32 А), PUHZ-P100/125VHA: 3x4 мм² (32 А), PU(H)-P125/140YHA: 5x2,5 мм² (25 А)
PUHZ-RP140VKA: 3x6 мм² (40 А), PUHZ-P140VHA: 3x6 мм² (40 А),
PUHZ-RP100/125/140YKA: 5x1,5 мм² (16 А). PUHZ-P100/125/140YKA: 5x1,5 мм² (16 А).
1) Длина кабеля между наружным и внутренним блоками не должна превышать 75 м.
2) Максимальная длина кабеля пульта управления составляет 500 м.
3) Сечение кабеля электропитания приборов указано для участков менее 20 м. Для более длинных участков следует выбирать большее сечение, принимая во внимание падение напряжения.
4) Провод заземления должен быть на 60 мм длиннее остальных проводников.
Опции (аксессуары)
| |
Наименование |
Описание |
1 |
PAR-21MAA |
Стандартный проводной пульт управления |
2 |
PAR-30MAA |
Новый проводной пульт управления |
3 |
PAR-SL94B-E |
Комплект: приемник ИК-сигналов и беспроводной пульт управления |
4 |
PAC-SE41TS-E |
Выносной датчик комнатной температуры |
5 |
PAC-SE55RA-E |
Ответная часть к разъему CN32 (включение/ выключение) |
6 |
PAC-SA88HA-E |
Ответная часть к разъему CN51 (индикация: «вкл/выкл», «неисправность»). В наборе PAC-725AD находится 10 разъемов PAC-SA88HA-E. |
7 |
PAC-SF40RM-E |
Плата входных/выходных сигналов (сухие контакты) |
8 |
PAC-SH88KF-E |
Высокоэффективный фильтр (модели PCA- RP50KAQ) |
9 |
PAC-SH89KF-E |
Высокоэффективный фильтр (модели PCA- RP60, 71KAQ) |
10 |
PAC-SH90KF-E |
Высокоэффективный фильтр (модели PCA- RP100, 125, 140KAQ) |
11 |
PAC-SH83DM-E |
Дренажный насос (модели PCA-RP50KAQ) |
12 |
PAC-SH85DM-E |
Дренажный насос (модели PCA-RP60KAQ) |
13 |
PAC SH84DM-E |
Дренажный насос (модели PCA-RP71, 100, 125, PE 140KAQ) |
14 |
MAC-397IF-E |
Конвертер для подключения внешних цепей управления и контроля, а также для формирования группового управления (при использовании наружных блоков SUZ и MXZ) |
15 |
MAC-399IF-E |
Конвертер для подключения к сигнальной линии City Multi - M-NET (при использовании наружных блоков SUZ и MXZ) |
16 |
MAC-821SC-E |
Центральный пульт (вкл/выкл) на 8 блоков |
Примечания:
1. Системные параметры даны для комбинаций внутренних блоков с наружными агрегатами серии «Power Inverter».
2. Дополнительная информация указана в разделе наружных блоков.
|
