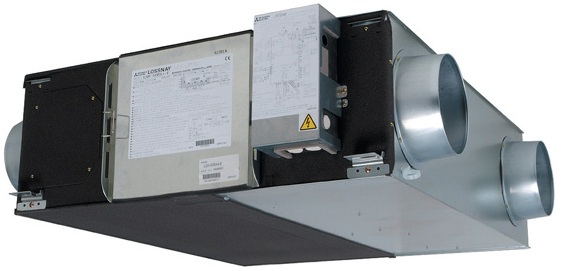

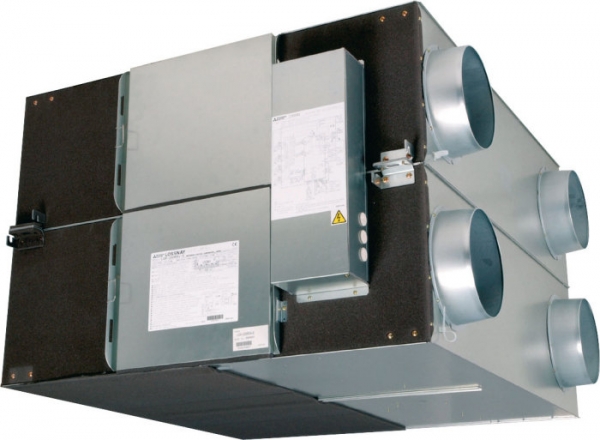

Mitsubishi Electric LGH-RX5 - канальные приточно-вытяжные установки Lossnay

LGH-15/25/35/50/65/80/100RX5

LGH-150/200RX5

Расход воздуха: 150-2000 м³/ч

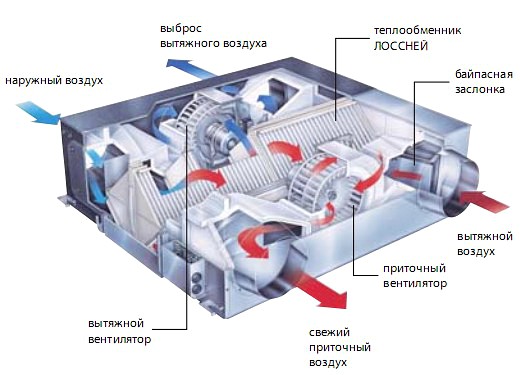

Описание приточно-вытяжных установок LGH-RX5

Канальные вентустановки Lossnay LGH-RX5 устанавливаются за подшивным потолком. Допускается вертикальная установка на стену.
Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3.
Предусмотрена автономная работа, работа совместно с полупромышленными кондиционерами Mr. Slim, а также в составе мультизональной системы City Multi.
Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 30 дБ.
Допускается дисбаланс приточного и вытяжного воздуха.
В качестве материала рекуператора используется ультратонкая пленка.
Режимы работы: автоматический, рекуперация, без теплообмена. Предусмотрена возможность подключения к системе диспетчеризации.
Срок службы рекупертатора до 10 лет.
Встроена система управления внешним приточным нагревателем.
Существует программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay
Для управления используется русифицированный пульт PZ-60DR-E со встроенным недельным таймером.
Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) приточно-вытяжная установка Lossnay LGH-RX5 переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.

Mitsubishi Electric LGH-15/25/35/50/65/80/100RX5-E

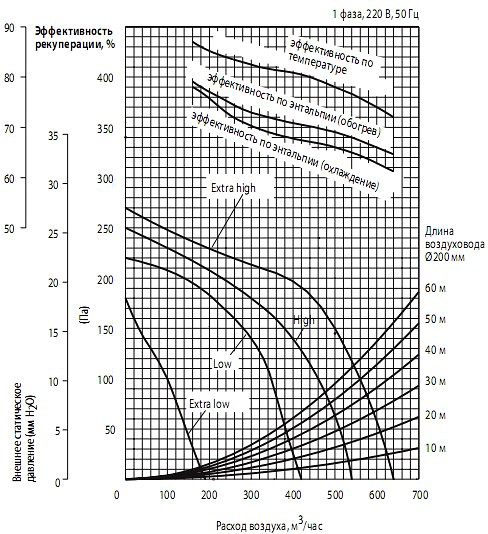

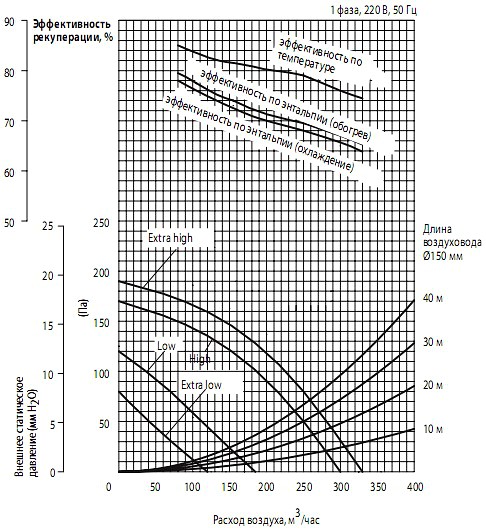

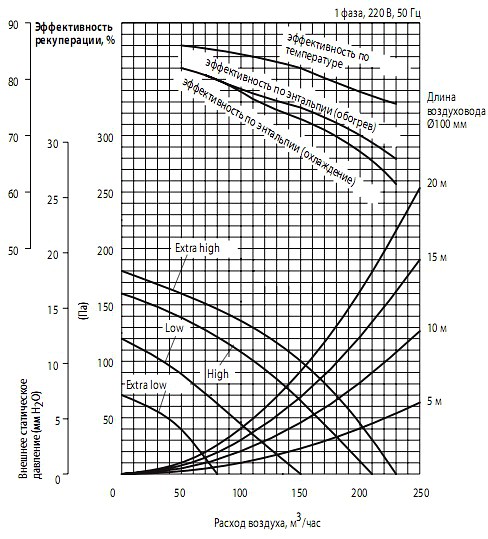

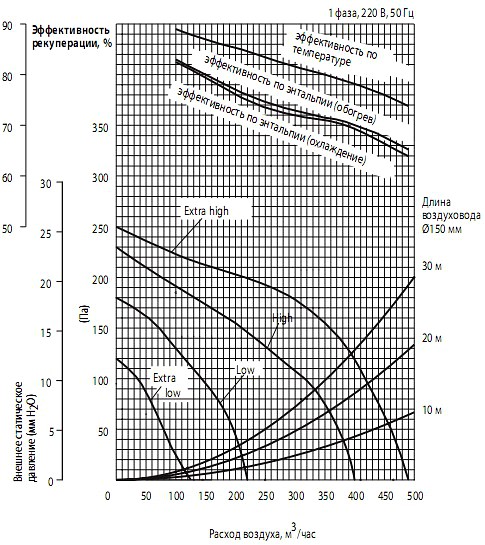

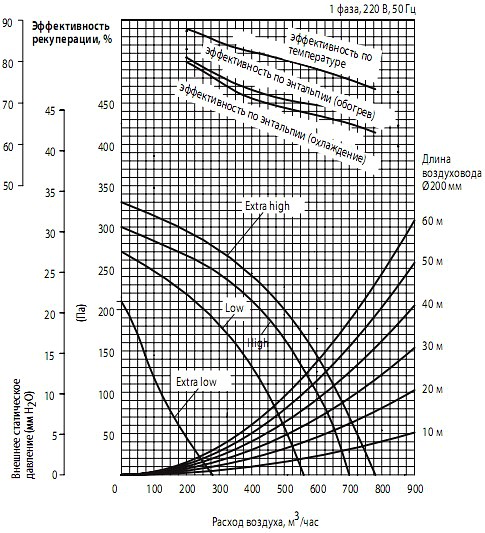

Параметр / Модель		LGH-15RX5-E	LGH-25RX5-E	LGH-35RX5-E	LGH-50RX5-E	LGH-65RX5-E
Потребляемая мощность	Вт	110	129	212	286	380
Расход воздуха (мин-макс)	м³/ч	110 - 150	105 - 250	115 - 350	180 - 500	265 - 650
Эффективность рекуперации по температуре (макс. скорость - мин. скорость)	%	82,0 - 85,5	79,0 - 83,5	80,0 - 88,0	78,0 - 86,0	77,0 - 86,0
Эффективность рекуперации по энтальпии, %	нагрев	75,0 - 81,0	69,5 - 77,5	71,5 - 81,5	69,0 - 78,0	68,5 - 78,0
(макс. скорость - мин. скорость)	охлаждение	73,0 - 81,0	68,0 - 76,0	71,0 - 81,0	66,5 - 77,0	66,0 - 77,0
Уровень шума (мин-макс)	дБ(А)	18 - 28	18 - 27	18 - 32	19 - 34	22 - 34,5
Вес	кг	20,0	20,0	29,0	33,0	40,0
Габариты (ШхДхВ)	мм	735х780х273	735х780х273	874х888х315	1016х888х315	954x908x386
Напряжение питания	В, ф, Гц	220-240 В, 1 фаза, 50 Гц
Диаметр воздуховодов	мм	100	150		200
Гарантированный диапазон наружных температур		-15 ... +40°C, относительная влажность не более 80%
Завод (страна)		MITSUBISHI ELECTRIC CORPORATION NAKATSUGAWA WORKS (Япония)

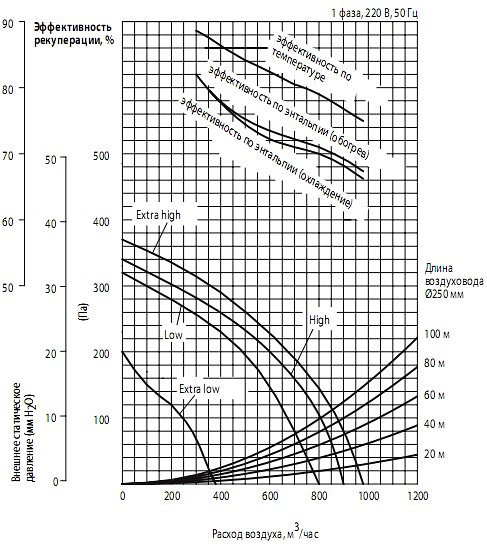

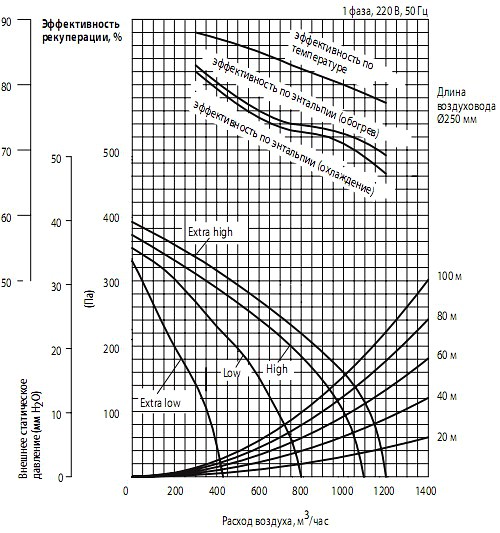

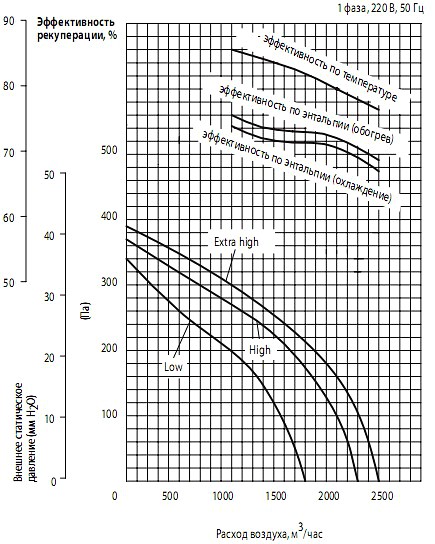

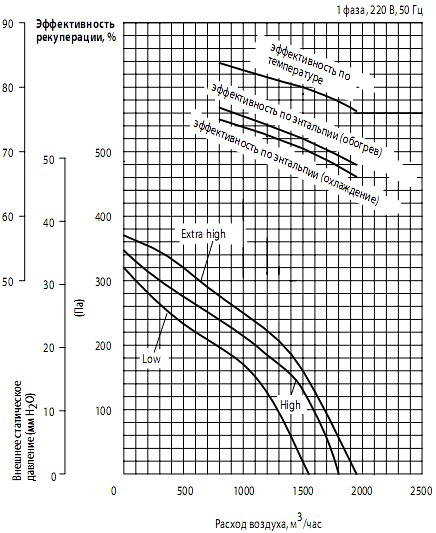

Параметр / Модель		LGH-80RX5-E	LGH-100RX5-E	LGH-150RX5-E	LGH-200RX5-E
Потребляемая мощность	Вт	415	535	830	1100
Расход воздуха (мин-макс)	м³/ч	355 - 800	415 - 1000	1300 - 1500	1580 - 2000
Эффективность рекуперации (по температуре) (макс. скорость - мин. скорость)	%	79,0 - 87,5	80,0 - 87,0	80,0 - 81,0	80,0 - 83,0
Эффективность рекуперации (по энтальпии), %	нагрев	71,0 - 79,5	72,5 - 80,0	72,0 - 72,5	72,5 - 73,5
(макс. скорость - мин. скорость)	охлаждение	70,0 - 79,5	71,0 - 79,0	70,0 - 71,5	71,0 - 72,0
Уровень шума (мин-макс)	дБ(А)	22 - 34,5	21 - 37	33,5 - 39	32,5 - 40
Вес	кг	53,0	59,0	105,0	118,0
Габариты (ШхДхВ)	мм	1004х1144х399	1231х1144х399	1004х1144х798	1231х1144х798
Напряжение питания	В, ф, Гц	220-240 В, 1 фаза, 50 Гц
Диаметр воздуховодов	мм	250		2 x 250 на каждый канал
Гарантированный диапазон наружных температур		-15 ... +40°C, относительная влажность не более 80%
Завод (страна)		MITSUBISHI ELECTRIC CORPORATION NAKATSUGAWA WORKS (Япония)

Пульт управления PZ-60DR-E

Опция PZ-60DR-E

Проводной пульт для автономного управления одной или группой (не более 15) установок Lossnay.

Группа может содержать не более 2 пультов управления.
Максимальная длина кабеля сигнальной линии составляет 500 м.
Информация в матричную секцию выводится на русском языке.

Опции (аксессуары)

	Наименование	Описание
1	PZ-60DR-E	Проводной пульт для автономного управления Lossnay
2	PZ-15RFM	Высокоэффективный фильтр (EU-F7) для LGH-15RX5-E
3	PZ-25RFM	Высокоэффективный фильтр (EU-F7) для LGH-25RX5-E
4	PZ-35RFM	Высокоэффективный фильтр (EU-F7) для LGH-35RX5-E
5	PZ-50RFM	Высокоэффективный фильтр (EU-F7) для LGH-50RX5-E
6	PZ-65RFM	Высокоэффективный фильтр (EU-F7) для LGH-65RX5-E
7	PZ-80RFM	Высокоэффективный фильтр (EU-F7) для LGH-80RX5-E
8	PZ-100RFM	Высокоэффективный фильтр (EU-F7) для LGH-100RX5-E. Для моделей LGH-150RX5-E и LGH-200RX5-E потребуются 2 фильтра.

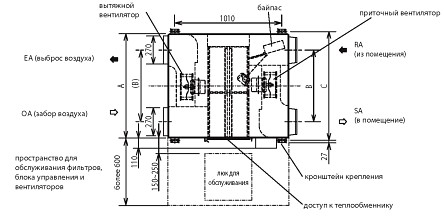

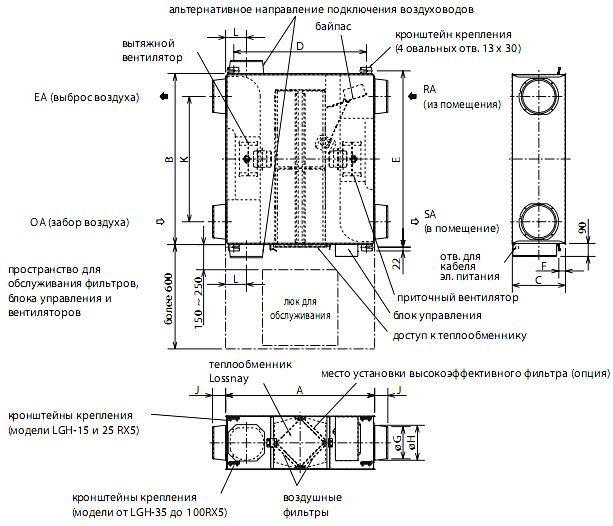

Размеры канальной приточно-вытяжной установки Mitsubishi Electric LGH-15-100RX5-E

LGH-15,25,35,50,65,80,100RX5-E

модель	размеры			крепление приборов			диаметр воздуховода	фланец для воздуховода			расстояние до центра		вес (кг)
модель	A	B	C	D	E	F	диаметр воздуховода	G	H	J	K	L	вес (кг)
LGH-15 RX5	780	735	273	768	782	10*	ø100	97,5	110	103	530	102	20
LGH-25 RX5	780	735	273	768	782	10*	ø150	142	160	63	530	102	20
LGH-35 RX5	888	874	315	875	921	36	ø150	142	160	64	650	124	29
LGH-50 RX5	888	1016	315	875	1063	36	ø200	192	208	79	745	124	32
LGH-65 RX5	908	954	386	895	1001	37	ø200	192	208	79	692	133	40
LGH-80 RX5	1144	1004	399	1010	1036	10	ø250	242	258	79	690	165	53
LGH-100 RX5	1144	1231	399	1010	1263	10	ø250	242	258	79	917	165	59

* расстояние от потолка

Аксессуары LGH-15,25,35,50,65,80,100RX5-E

Крепежные винты...............................................x18
Фланцы для воздуховодов..............................x4
(2 на вытяжку, 2 на приток)
Защитная крышка................................................x1
(для вертикальной установки)
Кабель соединения Lossnay - Mr. Slim.......x1

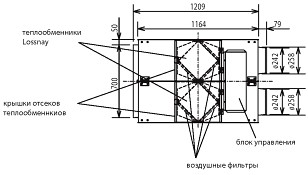

Размеры канальной приточно-вытяжной установки Mitsubishi Electric LGH-150,200RX5-E

LGH-150,200RX5-E

модель	А	В	С	вес (кг)
LGH-150 RX5	1004	690	1045	105
LGH-200 RX5	1231	917	1272	118

Аксессуары LGH-150,200RX5-E

Крепежные винты...............................................х16
Фланцы для воздуховодов..............................х4
(2 на вытяжку, 2 на приток)
Кабель соединения Lossnay - Mr. Slim.......x1
