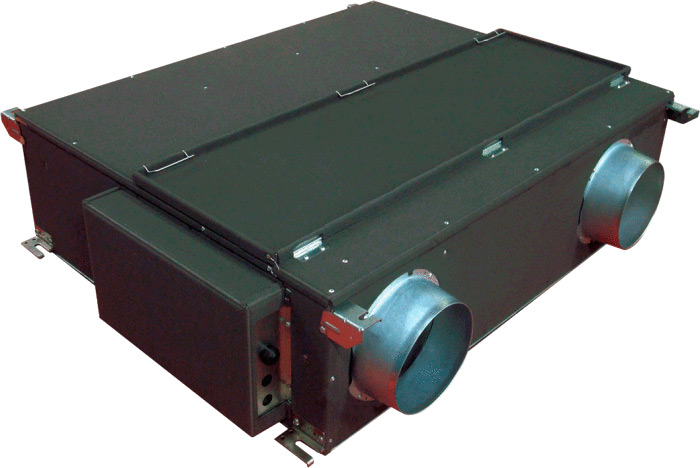

Mitsubishi Electric LGH-50RSDC-E - канальная приточно-вытяжная установка Lossnay
Расход воздуха: 400 м³/ч
Описание приточно-вытяжной установки LGH-50RSDC-E
- Приточно-вытяжная установка Lossnay LGH-50RSDC-E оснащена экономичными двигателями постоянного тока.
- Прибор устанавливается за подшивным потолком или вертикально на полу. При горизонтальной установке прибора люк для обслуживания должен быть расположен сверху, а сервисное пространство над блоком должно быть не менее 1000 мм. При вертикальной установке: сервисное пространство сверху и сбоку — не менее 400 мм.
- Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3.
- Предусмотрена только автономная работа. Для управления установкой LGH-50RSDC-E используются внешние переключатели для включения одной из 5 ступеней производительности.
- Допускается дисбаланс приточного и вытяжного воздуха.
- В качестве материала рекуператора используется ультратонкая пленка. Срок службы рекператора до 10 лет.
- Режимы работы "рекуперация" или "байпас" выбираются автоматически. Предусмотрена фиксация одного из этих режимов с помощью DIP-переключателя на плате управления.
- Приточно-вытяжная установка LGH-50RSDC-E имеет встроенную систему управления внешним приточным нагревателем, а также цепи для формирования выходных сигналов: включен/выключен, норма/авария.
- Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) приточно-вытяжная установка Lossnay LGH-50RSDC-E переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.
| Параметр / Модель |
LGH-50RSDC-E |
Напряжение питания В, ф, Гц |
220-240 В, 1 фаза, 50 Гц |
Режим работы |
Рекуперация |
Байпас |
Скорость вентилятора |
1 |
2 |
3 |
4 |
5 |
Режим Power |
1 |
2 |
3 |
4 |
5 |
Рабочий ток |
А |
1,17 |
0,67 |
0,35 |
0,20 |
0,13 |
1,80 |
1,20 |
0,70 |
0,35 |
0,20 |
0,13 |
Потребляемая мощность |
Вт |
165 |
90 |
41 |
22 |
14 |
265 |
164 |
90 |
40 |
21 |
14 |
Расход воздуха |
м³/ч |
395 |
305 |
215 |
144 |
90 |
468 |
395 |
305 |
215 |
144 |
90 |
Внешнее статическое давление |
Па |
100 |
60 |
30 |
15 |
7 |
135 |
100 |
60 |
30 |
15 |
7 |
Эффективность рекуперации по температуре |
% |
77,5 |
81,5 |
85,5 |
88 |
90 |
- |
- |
- |
- |
- |
- |
Эффективность рекуперации по энтальпии, % |
нагрев |
71 |
75 |
79 |
82 |
84 |
- |
- |
- |
- |
- |
- |
охлаждение |
68 |
72,5 |
77 |
80,5 |
83 |
- |
- |
- |
- |
- |
- |
Уровень шума |
дБ(А) |
31 |
26,5 |
21 |
18 |
18 |
35 |
31 |
26,5 |
21 |
18 |
18 |
Пусковой ток |
А |
не более 2,5 А |
Вес |
кг |
48,0 |
Габариты (ШхДхВ) |
мм |
1172х1056х322 |
Диаметр воздуховодов |
мм |
200 |
Гарантированный диапазон наружных температур (относительная влажность не более 80%) |
-10 ... +40°C — непрерывная работа приточного и вытяжного вентиляторов;
-15 ... -10°C — прерывистая работа приточного вентилятора (60 мин. — включен, 10 мин. — выключен) и непрерывная работа вытяжного вентилятора;
ниже -15°C — прерывистая работа приточного вентилятора (5 мин. — включен, 55 мин. — выключен) и непрерывная работа вытяжного вентилятора. |
Завод (страна) MITSUBISHI ELECTRIC CORPORATION NAKATSUGAWA WORKS (Япония) |

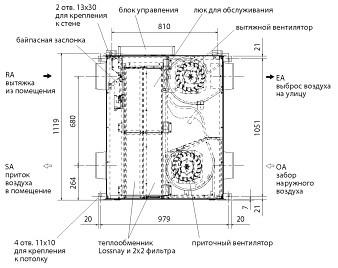

Размеры
